Digitrone (VFD)
*** Nur zur Information, keine mehr vorhanden***

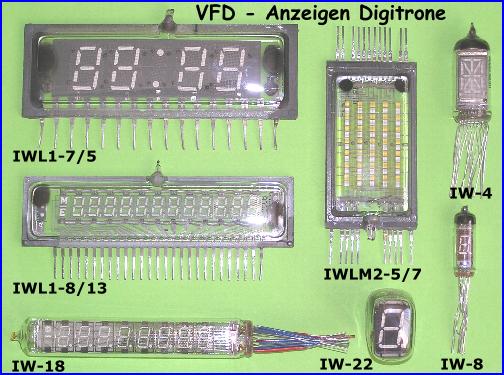

Auswahl von Digitron-Anzeigen

7+1 Segment-Digitron IW-22 , Zeichen 18mm hoch

*** Datenblätter der Typen IW-3, IW-4, IW-6, IW-8, IW-22

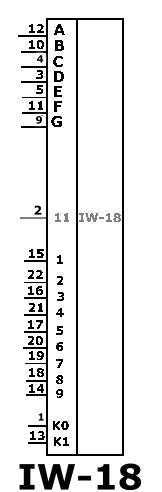

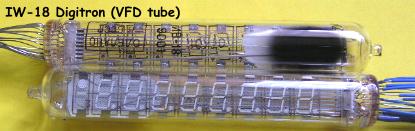

8-stellige Digitronanzeige IW-18

13-stellige Digitronanzeige IWL1-8/13


Datenblatt für die VFD-Anzeige IWL1-8/13

Katodenspannung: 5 V
Katodenstrom: 85 mA
Elementanoden- und Gitterspannung: 27 V
Strom einer Elementanode: 5 mA
Strom eines Gitters: 7 mA
Ziffernhöhe: 8,5 mm
Mechanische Maße
Breite x Höhe(ohne Drahtanschlüsse) x Dicke: 130 x 44 x 12 mm
Länge der Drahtanschlüsse: 14 mm

pin Bezeichnung
1 Katode
2 13.Stelle: Anode des Punktes
3 13.Stelle: Anode des Minus-Zeichens
4 13.Stelle: Anode des mittleren Striches
5 13.Stelle: Gitter
6 13.Stelle: Anode der beiden seitlichen Striche
7 1. bis 12. Stelle: Anoden B
8 1. bis 12. Stelle: Anoden E
9 1. bis 12. Stelle: Anoden G
10 12.Stelle: Gitter
11 11.Stelle: Gitter
12 10.Stelle: Gitter
13 9.Stelle: Gitter
14 8.Stelle: Gitter
15 7.Stelle: Gitter
16 6.Stelle: Gitter
17 5.Stelle: Gitter
18 4.Stelle: Gitter
19 3.Stelle: Gitter
20 2.Stelle: Gitter
21 1.Stelle: Gitter
22 1. bis 12. Stelle: Anoden H (DP)
23 1. bis 12. Stelle: Anoden F
24 1. bis 12. Stelle: Anoden D
25 1. bis 12. Stelle: Anoden C
26 1. bis 12. Stelle: Anoden A
27 Katode

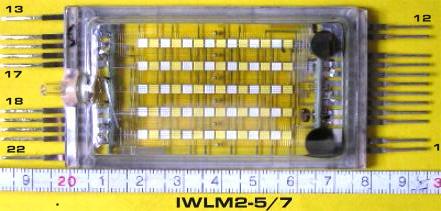

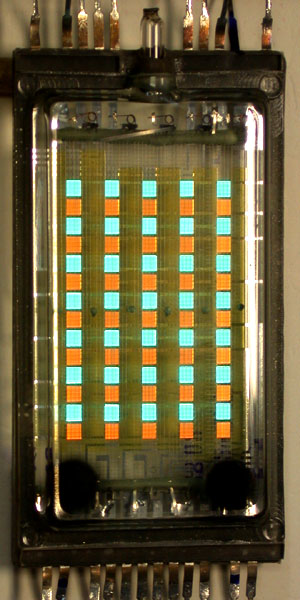

5x7 Matrix, zweifarbig(grün/rot) IWLM2-5/7 , 40mm hoch

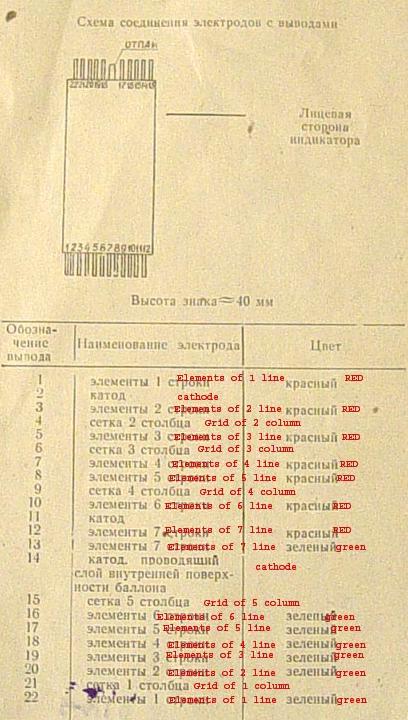

IWLM2-5/7 Anschlüsse

pin Bezeichnung pin Bezeichnung
1 elements of 1. line red 12 elements of 7. line red
2 katode 13 elements of 7. line green
3 elements of 2. line red 14 katode
4 grid of 2. column 15 grid of 5. column
5 elements of 3. line red 16 elements of 6. line green
6 grid of 3. column 17 elements of 5. line green
7 elements of 4. line red 18 elements of 4. line green
8 elements of 5. line red 19 elements of 3. line green
9 grid of 4. column 20 elements of 2. line green
10 elements of 6. line red 21 grid of 1. column
11 katode 22 elements of 1. line green
